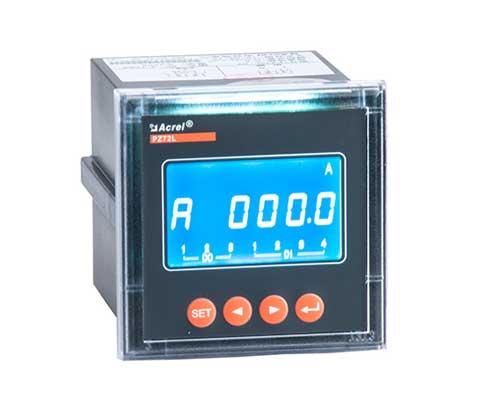

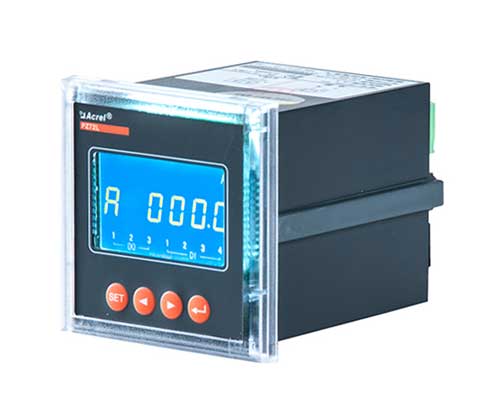

面板式多功能電表帶485通訊PZ72-E4
該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數。可帶RS485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能，實現電力參數、電氣元件工作狀態的遠程傳輸，便于后臺監控系統集中檢測。
應用范圍：

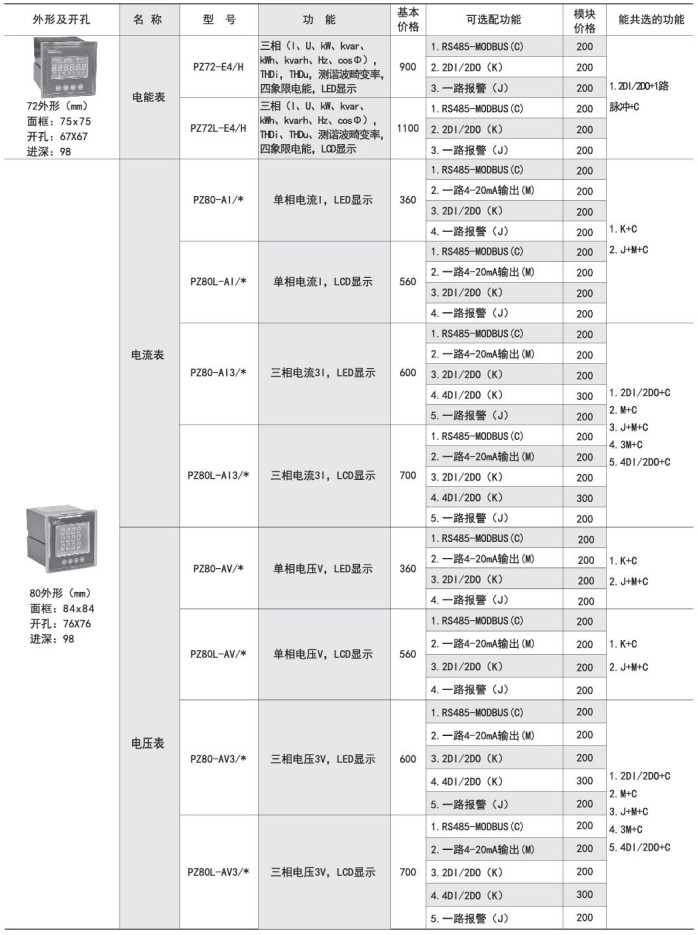

適用于高、低壓電力系統中需要檢測電力參數的場合。訂貨范例：
具體型號：PZ72-E4/C| 技術參數 | 指 標 | |
| 輸入 | 標稱值 | 電壓：100V、220V、380V；電流：1A、5A |
| 過 載 | 電流：持續1.2倍，瞬時10倍/秒；電壓：持續1.2倍，瞬時2倍/秒 | |
| 頻 率 | 45Hz～65Hz | |
| 功 耗 | ＜0.5VA | |
| 精度等級 | 電流、電壓：0.5級 頻率：0.05Hz 有功功率、有功電能：0.5級 無功功率、無功電能：1.0級 | |
| 輸出 | 模擬量 | 4-20mA、0-20mA、0-5V等 |
| 通 訊 | RS485 Modbus-RTU協議/Profibus-DP協議，1位起始位、8位數據位、1位停止位，1200/2400/4800/9600/19200bps | |
| 電 能 | 2路集電極開路的光耦脈沖 | |
| 報 警 | 1路無源常開觸點：1A/30VDC、2A/250VAC，高、低、不平衡報警均可設置 | |
| 開關量輸入 | 無源接點輸入方式：內置電源，光耦隔離 | |
| 開關量輸出 | 繼電器常開觸點輸出：1A/30VDC、2A/250VAC | |
| 顯 示 | LED、LCD顯示，范圍-9999~9999，倍率任意設置 | |
| 電源 | 電壓范圍 | AC80-270V或DC100-350V |
| 功 耗 | ＜4VA | |
| 絕緣電阻 | ≥100MΩ | |
| 工頻耐壓 | 電源/輸入/輸出之間2kV/1min | |
| 平均無故障工作時間 | ≥50000h | |
| 環境 | 溫 度 | 工作溫度：LCD顯示：-10℃~+45℃；LED顯示：-10℃~+55℃ 儲存溫度：-20℃~+70℃ |
| 濕 度 | ≤93%RH，不結露，無腐蝕性氣體場所 | |
| 海 拔 | ≤2500m | |
